前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压真空泵调节器器为机一班式调节器器，其结构就像文中如图。I号喷高压真空泵调节器器主要是由win7驱动软件器下载安装安装件、飞球、调节器压缩弹簧、传动系统一要素和控制一要素等结构。I号喷高压真空泵调节器器的win7驱动软件器下载安装安装件为具备有60°。锥面的win7驱动软件器下载安装安装盘。在win7驱动软件器下载安装安装盘的外侧有八个沿径向的半一个圆形缝隙。win7驱动软件器下载安装安装盘压紧在win7驱动软件器下载安装安装轴套上而两者串成一体化，然而能够 半圆键和紧锁螺母使其和喷高压真空泵的气缸轴相通。

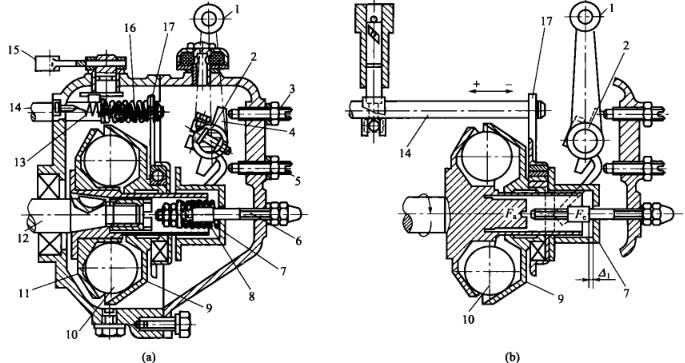

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  7个直径怎么算为25.4mm的飞球放在推动包盘的凹槽里，随推动包盘在一块平移。飞球另一个侧为与中轴线成45°锥面的扭力盘，扭力盘滑套在推动包轴套上。运行时飞球的离心式力的功效在扭力盘上，其心轴分力Fa.将使扭力盘沿心轴滚动条。服饰在扭力盘.上的滚动条的轴承和传送齿轮板也跟着手机。传送齿轮板上边套在提供的油支撑杆上，但是提供的油支撑杆也跟着手机，因而增加提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
